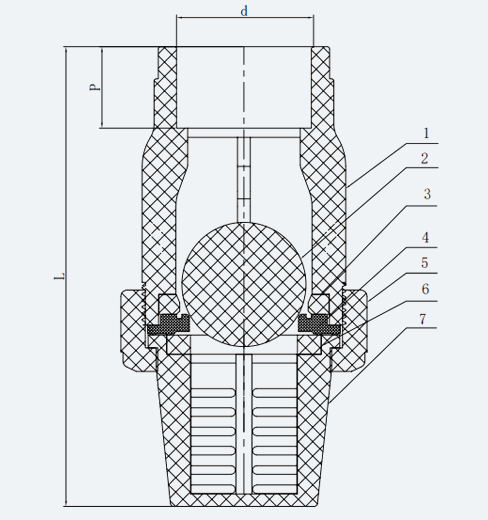

材质配件表
|
编号No. |
零部件 |
材料 |
|
1 |
阀体 |
PPH,UPVC,CPVC,PVDF |
|
2 |
球 |
德彩网PPH,UPVC,CPVC,PVDF,PTFE |
|
3 |
塑料垫片 |
PPH,UPVC,CPVC,PVDF |
|
4 |
阀座密封 |
EPDM,FPM |
|
5 |
螺帽 |
PPH,UPVC,CPVC,PVDF |
|
6 |
塑料垫片 |
PPH,UPVC,CPVC,PVDF |
|
7 |
过滤网 |
PPH,UPVC,CPVC,PVDF |
产品尺寸表（mm）
|
DN |
d |
L |
P |
工作压力(Mpa) |
德彩网最小返回压力(Mpa) |
|||||
|
承插接头 |
螺纹接头 |
|||||||||
|
HG/DIN |
JIS |
ANSI |
HG/DIN |
JIS |
ANSI |
|||||
|
15 |
20 |
22 |
21.3 |
R1/2 |
PT1/2 |
NPT1/2 |
17 |
1.0 |
0.04 |
|
|
20 |
25 |
26 |
26.7 |
R3/4 |
PT3/4 |
NPT3/4 |
24 |
1.0 |
0.04 |
|
|
25 |
32 |
32 |
33.4 |
R1 |
PT1 |
NPT1 |
28 |
1.0 |
0.04 |
|
|
32 |
40 |
38 |
42.2 |
R1-1/4 |
PT1-1/4 |
NPT1-1/4 |
29 |
1.0 |
0.04 |
|
|
40 |
50 |
48 |
48.3 |
R1-1/2 |
PT1-1/2 |
NPT1-1/2 |
35 |
1.0 |
0.04 |
|
|
50 |
63 |
60 |
60.3 |
R2 |
PT2 |
NPT2 |
39 |
1.0 |
0.04 |
|
