产品特点：
● 连接长度短，安装简单。
德彩网● 耐腐蚀，重量轻，性价比高。

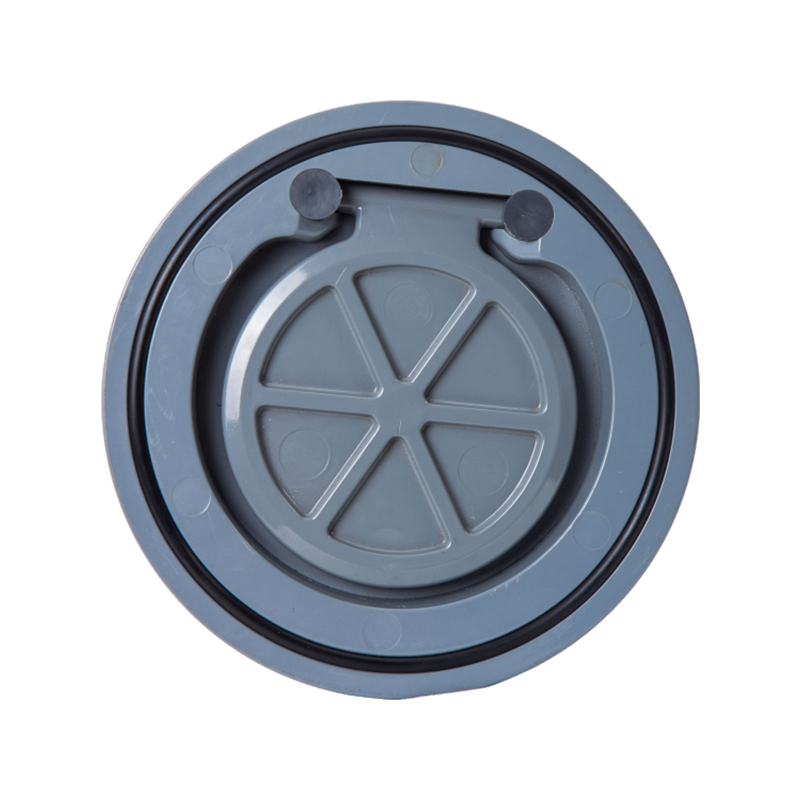

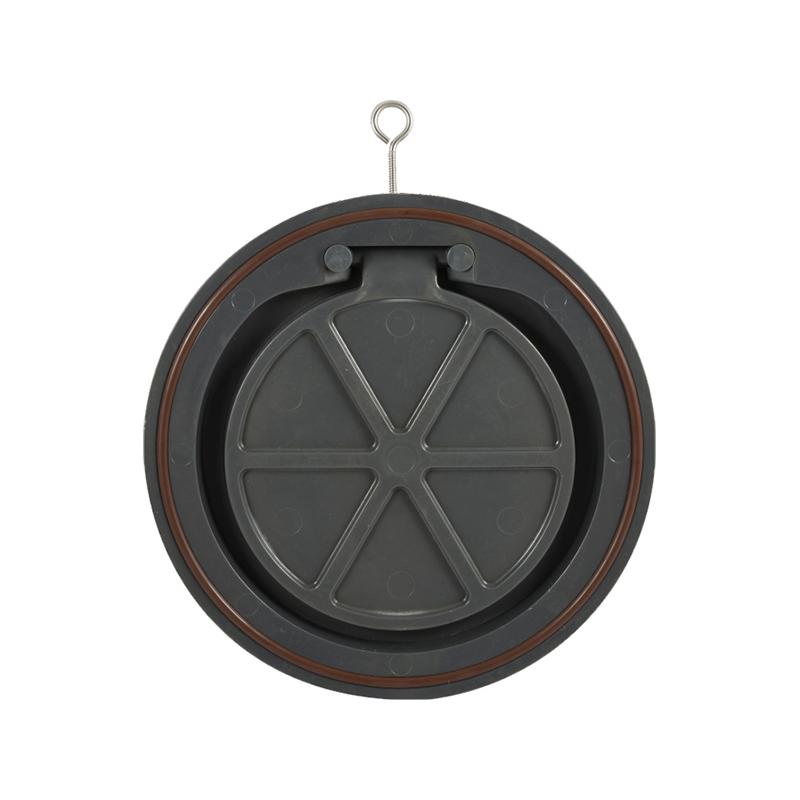

德彩网● UPVC，CPVC单片对夹止回阀完全开启角度约为40°。
德彩网● 由于PPH法兰内径小，想要获得较大的开启角度，需要对法兰进行倒角或者在法兰和阀门间增加连接板。

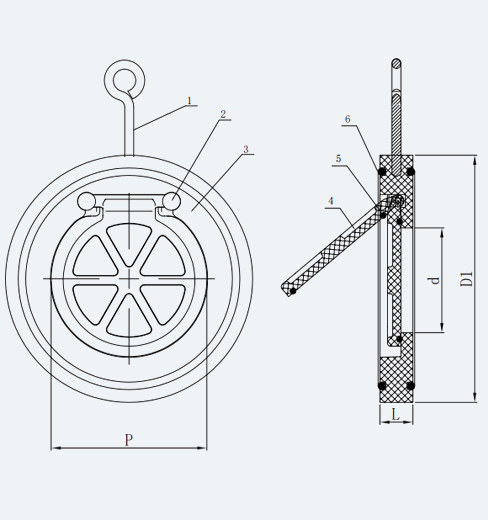

材质配件表
|
编号No. |
零部件 |
材料 |
|
1 |
吊环 |
不锈钢 |
|
2 |
压紧 |
UPVC,CPVC,PPH,PVDF |
|
3 |
阀体 |
德彩网UPVC,CPVC,PPH,PVDF |
|
4 |
阀瓣 |
德彩网UPVC,CPVC,PPH,PVDF |
|
5 |
内O型圈 |
EPDM,FPM |
|
6 |
外O型圈 |
EPDM,FPM |
产品尺寸表（mm）
|
DN |
d |
D1 |
P |
L |
工作压力(Mpa) |
最小返回压力(Mpa) |
|
DN40 |
23 |
82 |
36 |
18 |
1.0 |
0.05 |
|
DN50 |
27 |
108 |
44 |
21 |
1.0 |
0.05 |
|
DN65 |
40 |
127 |
58 |
22 |
1.0 |
0.05 |
|
DN80 |
54 |
142 |
70 |
23 |
1.0 |
0.05 |
|
DN100 |
70 |
165 |
89 |
25 |
1.0 |
0.05 |
|
DN125 |
92 |
192 |
115 |
28 |
1.0 |
0.05 |
|
DN150 |
112 |
217 |
131 |
30 |
1.0 |
0.05 |
|
DN200 |
150 |
270 |
179 |
34 |
0.6 |
0.05 |
|
DN250 |
190 |
328 |
230 |
39 |
0.6 |
0.05 |
|
DN300 |
216 |
378 |
260 |
44 |
0.6 |
0.05 |
